W、WY系列往复式真空泵

添加日期:2013-4-24    点击率:270

W、WY系列往复式真空泵是获得粗真空的主要设备,使用于炼油、颜料、塑料、肥皂、食品、制糖、制药等方面的蒸发结晶、干燥过滤;建筑方面的混凝土作业;冶金工业中的真空除气及其它部门需要的低压、低温作业。

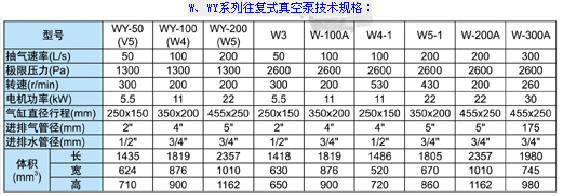

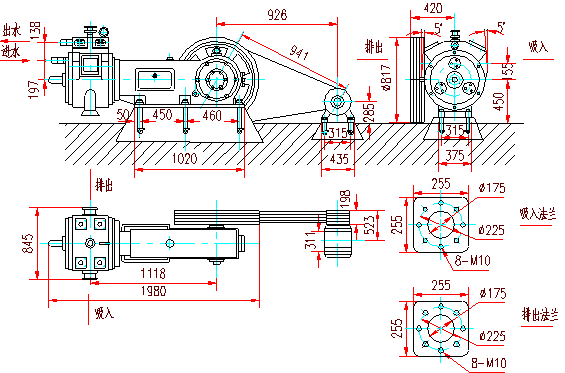

W3往复式真空泵安装尺寸图:

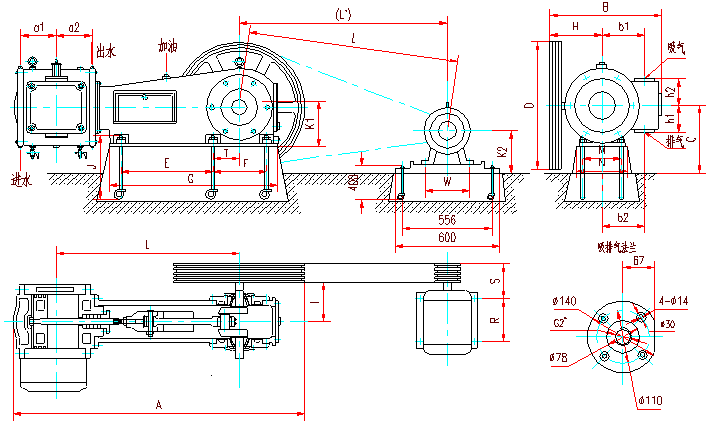

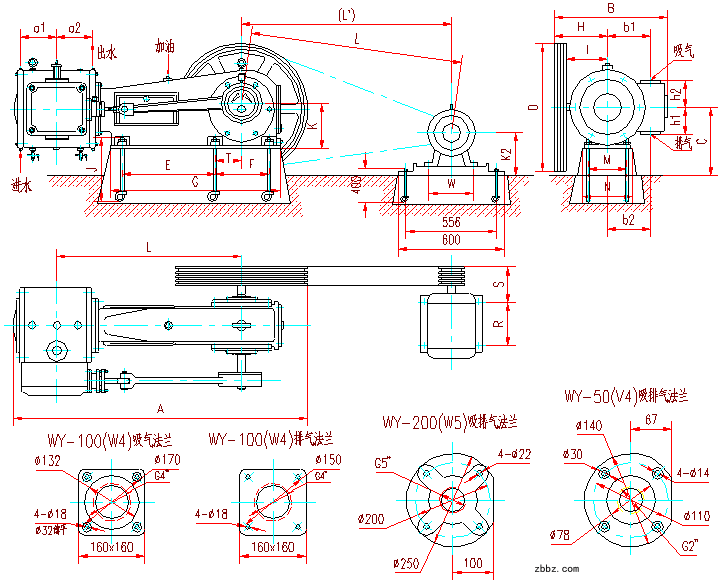

WY-50(V5)、WY-100(W4)、WY-200(W5)往复式真空泵安装尺寸图:

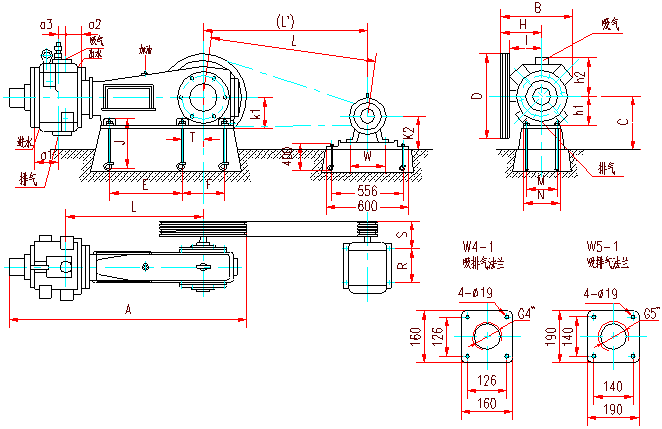

W4-1、W5-1往复式真空泵安装尺寸图:

W300往复式真空泵安装尺寸图:

代号 A B C D E F G H I J K L L' l 三角带型号
WY-50(V5) 1435 624 375 707 430 260 815 282 198 400 186 808 787 882 B型 L=2997
WY-100(W4) 1819 876 500 892 520 330 1031 481 356 630 220 1388 1359 1102 B型 L=4500
WY-200(W5) 2357 1010 680 1162 655 400 1256 418 254 630 260 1360 1293 1397 C型 L=5000
W3 1418 630 400 640 430 260 815 283 115 400 186 910 886 882 B型 L=3048
W4-1 1486 520 400 537 430 260 815 300 150 400 186 956 939 832 C型 L=3023
W5-1 1805 670 500 542 520 330 1035 383 213 630 220 935 904 1026 C型 L=3048
代号 M N T W R S a1 a2 b1 b2 h1 h2 k2 泵地脚螺栓 导轨地脚螺栓
WY-50(V5) 200 260 130 216 140 179 171 171 115 241 154 202 192 M16×400 M16×400
WY-100(W4) 260 326 165 254 254 243 216 216 140 337 244 272 220 M20×630 M16×400
WY-200(W5) 290 370 200 318 305 307 300 300 430 430 299 299 260 M24×630 M16×400
W3 200 260 130 216 140 179 171 171 115 241 154 202 192 M16×400 M16×400
W4-1 200 260 130 256 210 229 171 121 a3:50 260 260 220 M16×400 M16×400
W5-1 260 326 165 318 305 307 230 147 a3:83 325 325 260 M20×630 M16×400
